詳細介紹

下面由石墨接地的小編來為大家介紹：

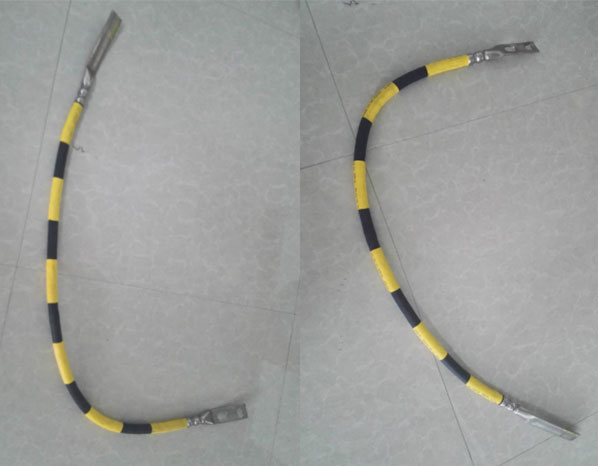

柔性石墨接地引下線，在接地引下線的端頭設置有通過熱鍍鋅螺栓連接的接頭，并且在連接部分設置有防止在壓接過程中損傷接地引下線的蓋板，加大接觸面積，同時在接地引下線另一端與石墨接地帶連接的一端，通過配置的非金屬夾具連接，更加快捷，也便于拆卸，大大提升安裝效率。
柔性石墨接地引下線，包括接頭、接地引下線主體和非金屬夾具，所述接頭包括與輸電線路桿塔連接的平行接板Ⅰ、與接地引下線主體連接端連接的平行接板Ⅱ和將平行接板Ⅰ與平行接板Ⅱ固接在一起的斜板，平行接板Ⅱ配置有與其相配套的蓋板；所述接地引下線主體包括不銹鋼加強芯板和由內至外依次包覆在不銹鋼加強芯板外圍的柔性石墨編織層和不銹鋼絲防外破包覆層，接地引下線主體的連接端與接頭的平行接板Ⅱ以及蓋板均開設有孔徑相一致的槽孔，并通過熱鍍鋅螺栓連接在一起，除接地引下線主體末端與石墨接地帶通過非金屬夾具連接的部分，在不銹鋼絲防外破包覆層外套設有黃黑相間的硅橡膠熱縮管；所述非金屬夾具包括楔子和連接塊，并且連接塊具有與楔子相配合的斜槽，斜槽兩端開口，供接地引下線主體和石墨接地帶插入，斜槽的頂部傾斜設有卡住楔子的擋邊。
接頭中斜板與平行接板Ⅰ所在平面的夾角為45°。
連接端、接頭的平行接板Ⅱ和蓋板分別開設有兩個槽孔用于熱鍍鋅螺栓的連接，平行接板Ⅰ預留有兩個槽孔用于與輸電線路桿塔的連接。
以上就是石墨接地的小編的分享。
