下面由石墨接地的小編來為大家介紹:
一、系統組成:
便攜式X射線CR檢測系統由X射線機、防護和懸掛系統、無線通訊系統組成。整機不超過10KG,高度便攜又自帶防護,可以實現成像,操作效率較高。
二、設備優點:
檢測范圍廣:
◆可以用于鋼芯鋁絞線線夾液壓質量檢測,圖像直觀。
◆射線電壓可根據導線直徑調節,最大檢測導線直徑60mm。
◆射線電壓40-90千伏,射線電流0-1mA。
高度便攜性:
◆設備總重小于10Kg。
◆移動電源供電,主機供電電壓24V,成像裝置供電電壓12V,無線發射供電電壓5V,無線接收裝置供電電壓12V。
檢測效率高:
◆人員就地操作,無需重復上下桿塔。
◆專業導槽設計,實現懸掛和定位同步自動到位,方便高空作業。
◆6寸液晶顯示屏,圖像清晰,對比度高。
◆設備具備塔上塔下同屏觀看功能。
◆配合儲存設備,設備可以實現數據無線傳輸和存儲。
自帶輻射防護:
◆操作時射線輻射劑量低于25μGy/h,
◆實測值40kV時與本底輻射值無變化,
◆70kV時輻射值為1μGy/h,
◆90kV時輻射值為21μGy/h
◆(最大功率時,國標5msv,按照每天檢測64支耐張線夾計算,每天開機為1.5小時,國標范圍內單人可以安全工作130個工日,雙人交替可以完成260個工日)。
◆注:國際上公認全身每年100000μGy/h無異常。
三、作業流程:
(1)出發前,統一著裝,清點人員和設備,確保一切就緒。
(2)到達現場后,工作負責人需要觀察天氣是否良好,有無大風,確保是否適合作業。
(3)聯系甲方負責人,告知能否作業。若能作業,再繼續溝通確定是否這個位置,具體哪根桿榙,哪條線路。
(4)以上確定就緒后,甲方負責人宣讀工作票、安全措施、工作標準要求及交待安全注意事項,做好互保簽名,并做好錄音記錄。
(5)我方人員戴好安全帽,填寫輸電線路線夾X射線檢測原始記錄里(附錄1)的委托單位,線路名稱,作業地址,桿塔號,號側,檢測日期。
(6)我方工作人員開始檢查設備是否完好并調試設備:首先,安裝無線發射、接收裝置的天線,把發射器連接到X光檢測儀上,把相應的日期相序鉛標放入X光檢測儀的檢測口里,然后打開接收實時顯示裝置,把發射器的電源和發射開關推到ON位置,再打開X光檢測儀的電源開關并按下綠色的啟動按鈕(如圖1所示),這時可以在X光檢測機的顯示屏上看到清晰的鉛標號,調節接收裝置的頻段,直至可以在接收顯示屏上出現清晰穩定的鉛
(7)技術人員告知上塔人員如何打開和啟動X光檢測儀(圖1所示),儀器應該如何放入連接線夾處和儀器測點的位置,如何使用對講機。
(8)攀登桿、塔人員核對雙重名稱、桿塔號、線標號;并檢查登桿工具(雙控安全帶,220kV及以上或多回路用導電鞋或屏蔽服),對主要工器具(絕緣循環吊繩、滑輪、保險繩)、材料進行檢查合格后方可開始工作。
(9)登高人員上塔后首先需固定好安全帶和滑輪,然后用相應電壓等級合格的接觸式驗電棒進行驗電,驗電時應戴絕緣手套,驗電完成后,把驗電棒沿絕緣吊繩傳下。
(10)確認無電壓后,應立即在工作地段兩端掛接相應電壓等級的接地線(先接接地端,后接導線端。
(11)塔上人員取下固定好的滑輪,帶著滑輪緩慢的移動到被測線夾處,并把滑輪和保險繩一端固定于線夾就近端的導線處,地面人員把啟動后的無線發射器與X光檢測儀連接好后(或是連接好后的有線X光檢測儀)綁緊于吊繩上,地面一人拉著繩子緩慢的往上拔,另一人控制著儀器下方的繩子使之保持穩定。

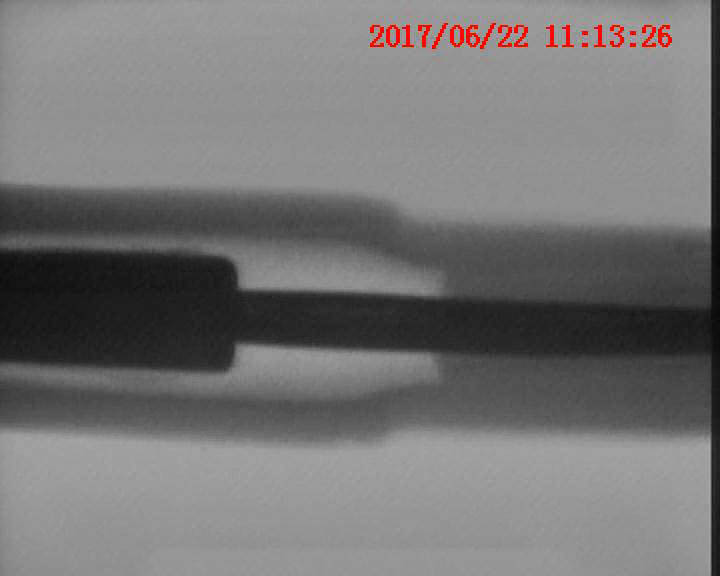

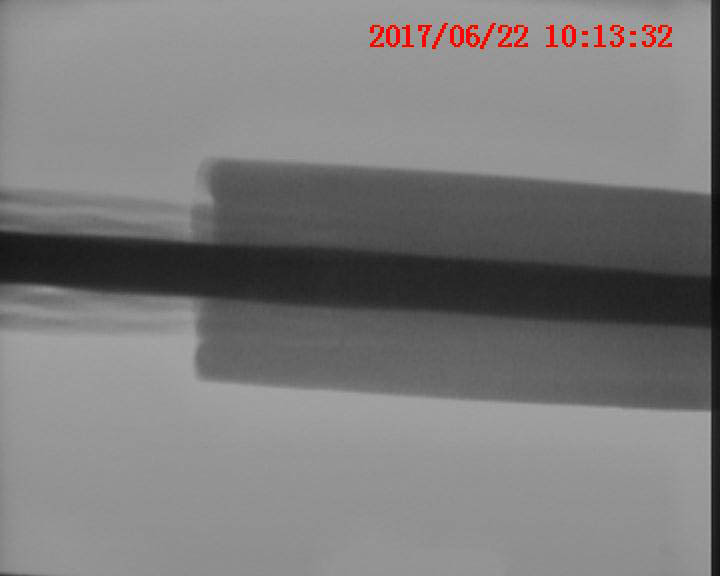

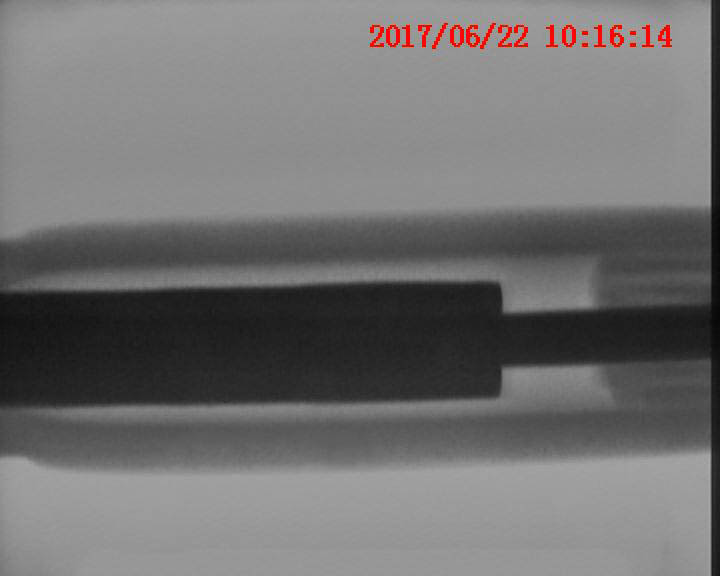

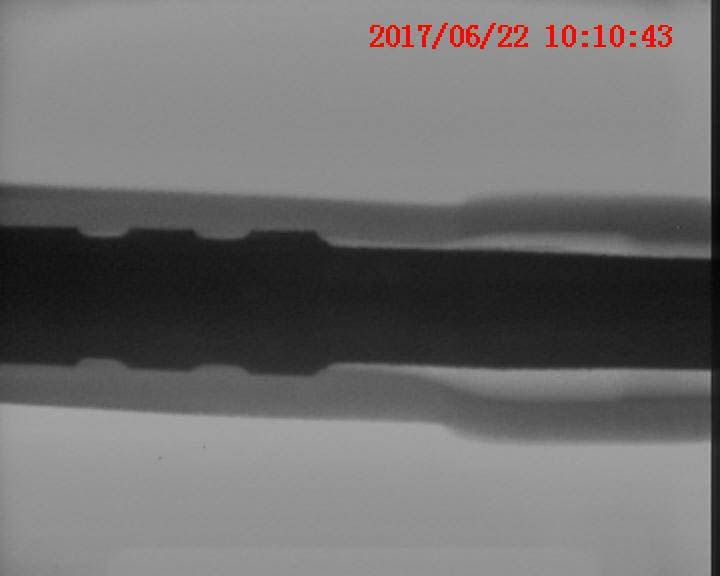

(12)塔上人員接收到儀器并把它與保險繩的一端連接到一起,然后使儀器的探測口卡于連接線夾的就近端,檢測鋼錨壓接凹槽處,得到清晰的實時圖像(如圖2),聽從我方人員的口令,緩慢的向中間端移動,檢測鋼錨出口處與鋁導線截面間距,得到清晰的實時圖像(如圖3),再緩慢的推進,檢測鋁套管與鋁導線安全壓接區域,得到清晰的實時圖像(如圖4),直至我方人員說結束。
(13)每測量一個相序,技術人員對采集的視頻圖像進行存儲,我方人員填寫輸電線路線夾X射線檢測原始記錄里的檢測序號,檢測時間。
(14)檢測完成后,把X射線檢測儀沿絕緣循環吊繩傳下。
(15)工作完成后,拆除所有接地線,拆除順序與掛接地線順序相反。
(16)人員緩慢從塔上撤離到地面。
(17)工作結束,工作負責人總結,向甲方匯報工作結束。
(18)分析圖像并出具檢測報告,回傳于甲方。

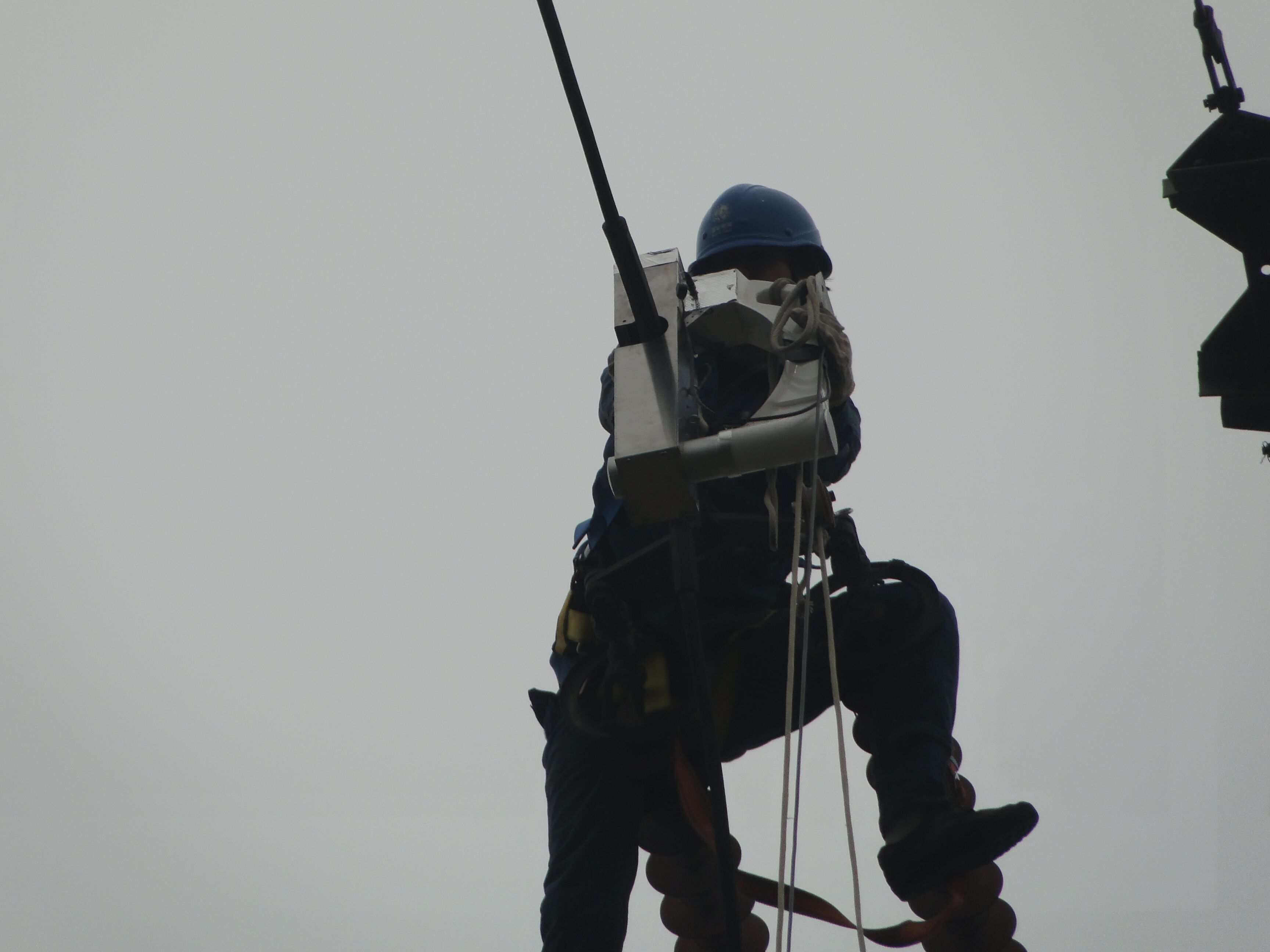

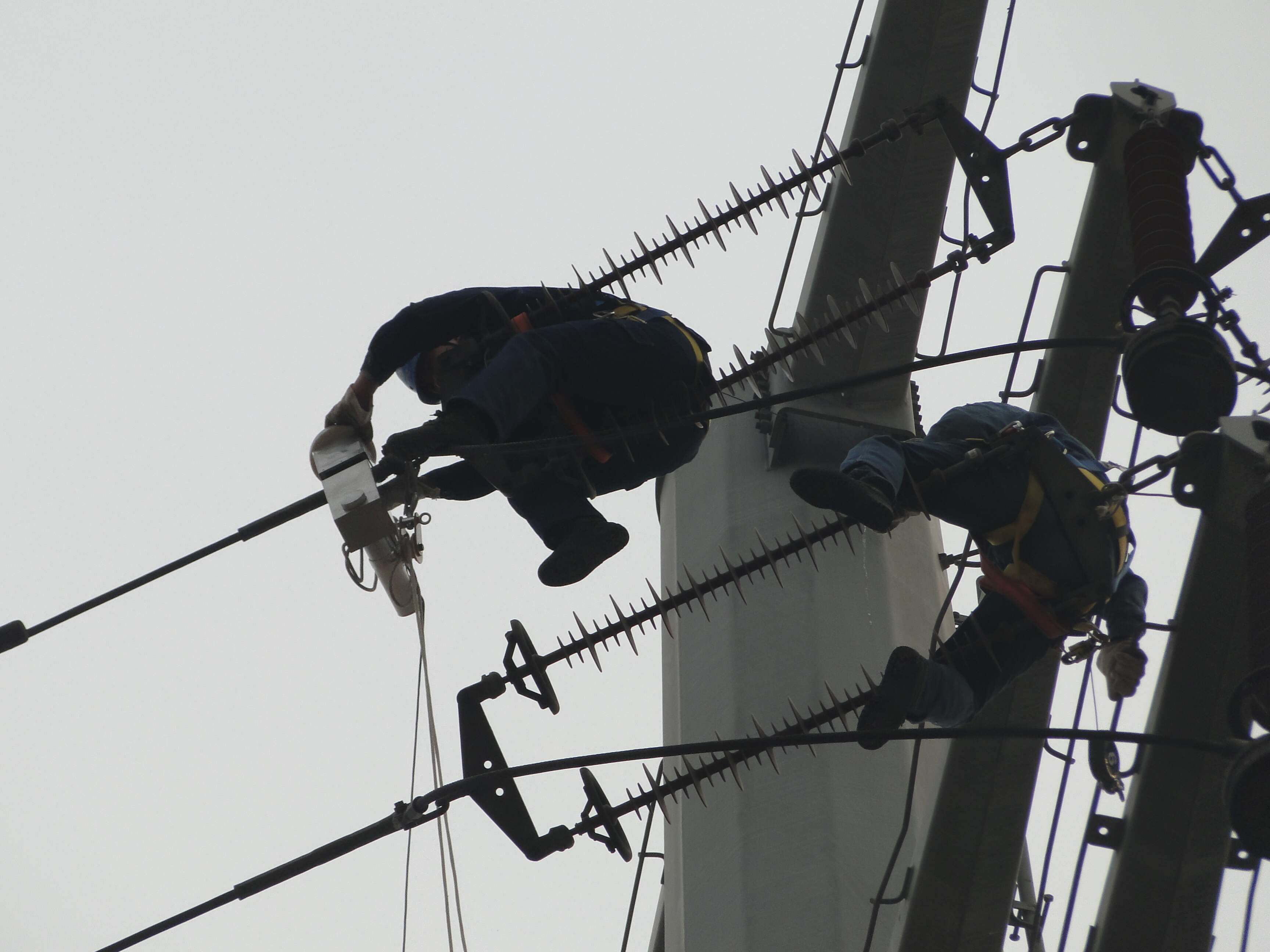

四、現場圖片
產品效果圖:
以上就是石墨接地的小編的分享。
